产品型号：

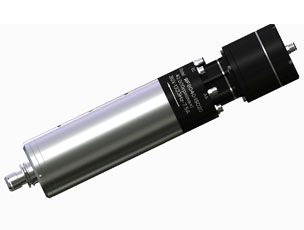

WF8040I2A主轴
产品名称：
雕铣主轴
产品介绍：
本产品为高速铣削电主轴，主要用于雕铣机或加工中心进行有色金属、黑色金属、玻璃、石墨等材料的雕铣或高光。可以实现高转速、高效率加工。
外形尺寸 (單位：mm)
类型
L
L1
L2
D1
D2
参数
370.6
110.2
247.9
Φ80
Φ80
技术参数表
主轴型号
WF8040I2A
最高频率（HZ）
1333
最高转速（RPM）
40000
最高电压（V）
380
额定电流/****电流（A）
8.5/15
功率S1/S6(Kw)）
3.7/4.5
序号
技术参数
1
电机类型
3相异步
2
轴承润滑形式
油脂润滑
3
标准刀柄
ISO20
4
接近开关类型
PNP
5
转矩S1/S6
1.5/1.9N.m
6
主轴卸刀气压（MPa）
≥0.6
7
主轴夹刀气压（MPa）
≥0.6
8
主轴吹尘气压（MPa）
0.3
9
主轴气封气压（MPa）
0.3
10
冷却水流量（L/min）
≥2
11
冷却水温度（℃）
22-24
12
主轴轴端内锥面全跳动（um）
≤1
13
主轴轴端静态偏摆（um）
≤8（测试棒远端70mm处）
≤3（测试棒近端10mm处）
14
主轴振动（mm/s）
≤0.8
15
主轴装配直径（mm）
Φ80
16
主轴噪音（dBA）
≤70
17
电机绕组绝缘电阻（MΩ)
≥500(H级)
18
电机绕组耐压试验(V/min)
1500V/1分钟耐电压试验
19
主轴卸刀时刀柄伸缩量（mm）
0.4-0.6
20
拉刀力控制(N)
1200N
21
安装方式
抱夹
-
