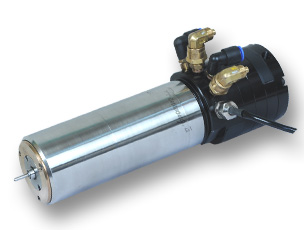

产品型号：
WF300L主轴
产品名称：
PCB钻孔主轴
产品介绍：
适用PCB孔径在0.05及以上孔径钻孔.夹头内孔直径3.175 。
外形尺寸 (單位：mm)
类型
L
L1
L2
D1
D2
参数
246
86
155.3
Φ73.5
Φ61.90
技术参数表
主轴型号
WF300L
最高频率（HZ）
5000
最高转速（RPM）
300000
最高电压（V）
200（3
～
）
****电流（A）
3.5（
～
）
马达功率（W）
470(300KRPM)
序号
技术参数
1
锥面RUN-OUT(μm)
1.2
2
夹头打开最小气压（kg/cm 2）
5.5
3
夹头扭矩（N.cm）
≥65
4
轴向推力（Kgf）
≥12
5
轴向拉力（Kgf）
≥11
6
轴端静态偏摆（μm）
≤2.0
7
轴端动态偏摆（μm）
≤7.0
8
震动值（mm/s）
≤1.0
9
冷却系统水流量（L/min）
≥2.0
10
冷却系统水压力（kg/cm 2）
≥2.0
11
气浮系统气流量（L/min）
14～16
12
工作气压（kg/cm 2）
≥6.5
13
电机绕组绝缘电阻（MΩ)
≥500
14
电机绕组耐压试验(V/min)
1500V/1分钟
-
