产品型号：

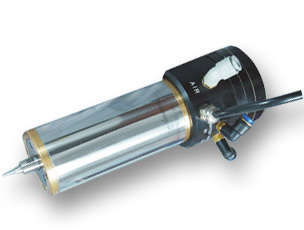

1331-41主轴
产品名称：
PCB钻孔主轴
产品介绍：
适用PCB孔径在0.5及以上孔径钻孔及铝基板钻孔.
外形尺寸 (單位：mm)
类型
L
L1
L2
D1
D2
参数
224
75
130
Φ76
Φ61.90
技术参数表
主轴型号
WF1331-41
最高频率（HZ）
2083
最高转速（RPM）
125000
最高电压（V）
150（3
～
）
****电流（A）
3.5（
～
）
马达功率（W）
450
序号
技术参数
1
锥面RUN-OUT(μm)
1.2
2
夹头打开最小气压（kg/cm 2）
5.5
3
夹头扭矩（N.cm）
≥130
4
轴向推力（Kgf）
≥20
5
轴向拉力（Kgf）
≥19
6
轴端静态偏摆（μm）
≤2.0
7
轴端动态偏摆（μm）
≤8.0
8
震动值（mm/s）
≤1.0
9
冷却系统水流量（L/min）
≥2.0
10
冷却系统水压力（kg/cm 2）
≥2.0
11
气浮系统气流量（L/min）
70～74
12
工作气压（kg/cm 2）
≥6.0
13
电机绕组绝缘电阻（MΩ)
≥500
14
电机绕组耐压试验(V/min)
1500V/1分钟
-
