Dimension (Unit：mm)
Symbol L L1 L2 D1 D2
Dimension 267 114 146.5 Φ80 Φ61.90

Parameter Table

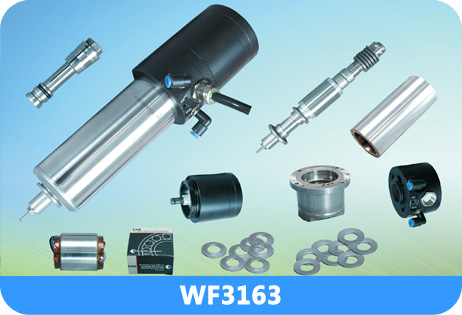

Spindle Type No. WF3163 Max. Freq.（HZ） 1000
Max. Velocity（RPM） 60000 Max. Voltage（V） 182（3～）
Max. Current（A） 5（～） Rating Power（W） 1200

No. Technical Specification
1 Conical Surface RUN-OUT(μm) 1.2
2 Min. Pressure to open collet（kg/cm 2） 5.5
3 Collet Torque（N.cm） ≥200
4 Shaft Static Run-out（μm） ≤2.0
5 Shaft Dynamic Run-out（μm） ≤8.0
6 Vibration（mm/s） ≤1.0
7 Flux of Chilling System （L/min） ≥2.0
8 Water Pressure of Chilling System（kg/cm 2） ≥3.0
9 Noise（dBA） ≤72
10 Insulation Resistance of Winding（MΩ) ≥500
11 Voltage Withstand of Winding(V/min) 1500V/1min
-
