Dimension (Unit：mm)
Symbol L L1 L2 D1 D2
Dimension 237.5 80.5 150 Φ76 Φ61.90

Technical Parameters

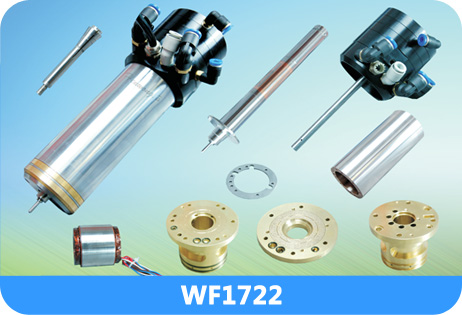

Spindle Type No. WF1722 Max. Freq.（HZ） 2667
Max. Velocity（RPM） 160000 Max. Voltage（V） 217（3～）
Max. Current（A） 3.5（～） Rating Power（W） 500

No. Technical Specification
1 Conical Surface RUN-OUT(μm) 1.2
2 Min. Pressure to open collet（kg/cm 2） 5.5
3 Collet Torque（N.cm） ≥130
4 Axial Pushing Force（Kgf） ≥18
5 Axial Pulling Force (Kgf） ≥17
6 Shaft Static Run-out（μm） ≤2.0
7 Shaft Dynamic Run-out（μm） ≤8.0
8 Vibration（mm/s） ≤1.0
9 Flux of Chilling System （L/min） ≥2.0
10 Water Pressure of Chilling System（kg/cm 2） ≥2.0
11 Flux of Air Floating System（L/min） 72～74
12 Air Pressure（kg/cm 2） ≥6.0
13 Insulation Resistance of Winding（MΩ) ≥500
14 Voltage Withstand of Winding(V/min) 1500V/1min
-
